研修の背景
2017年、当社がTerra Ringスマートウォッチの修理プロジェクトに取り組んでいた際、Leica M6のレンジファインダー機構を題材とした技術研修を実施しました。
この研修は、当社が継続的に実施している技術研修の一つです。精密機械の基本構造や動作原理への理解を深めるとともに、精密部品の分解、組立、再組立に必要な基本技能を身につけることを目的としています。
レンジファインダーの基本原理
Leica M6は、レンズのフォーカスリングの動きを機械的にカメラ本体へ伝えるレンジファインダー方式を採用しています。レンズのカムが本体内部の連動機構に動きを伝え、ファインダー中央に見える測距用の二重像を移動させます。二つの像が正確に重なったとき、適切にピントが合った状態となります。leica-camera.com
長期間使用すると、レンジファインダー機構の上下方向にずれが生じ、二重像が完全には重ならなくなることがあります。このずれは使用期間の経過とともに徐々に蓄積していきます。そのため、二重像の確認と重なりの調整が、今回の研修の中心となりました。

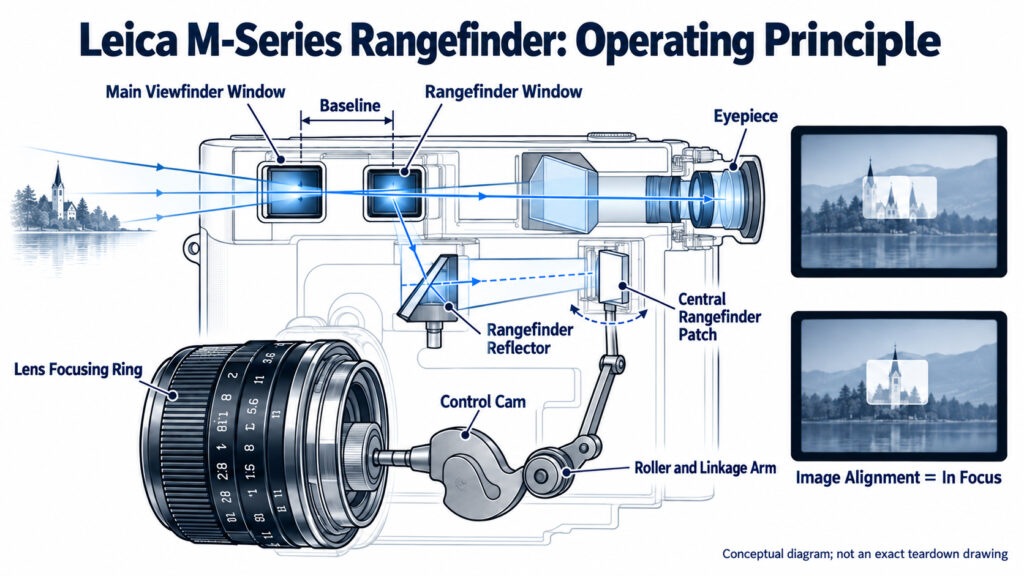

*上図は原理を説明するためのものです。レンジファインダー機構は、使用期間の経過とともに左右の像にわずかな上下方向のずれが生じ、二重像の重なりが不十分になることがあります。その結果、正確にピントが合っているかを目視で判断しにくくなります。
研修内容と作業のポイント

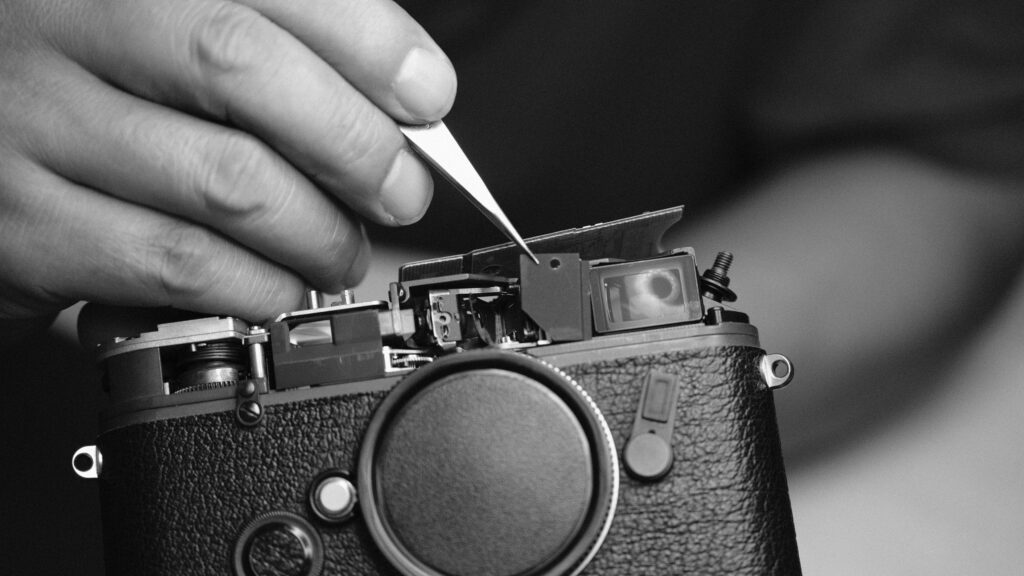

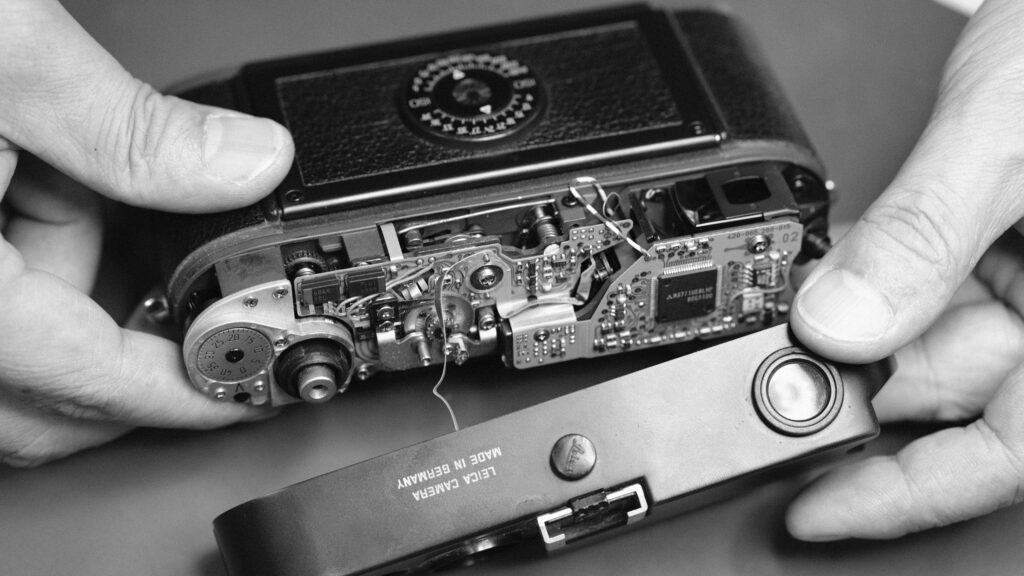

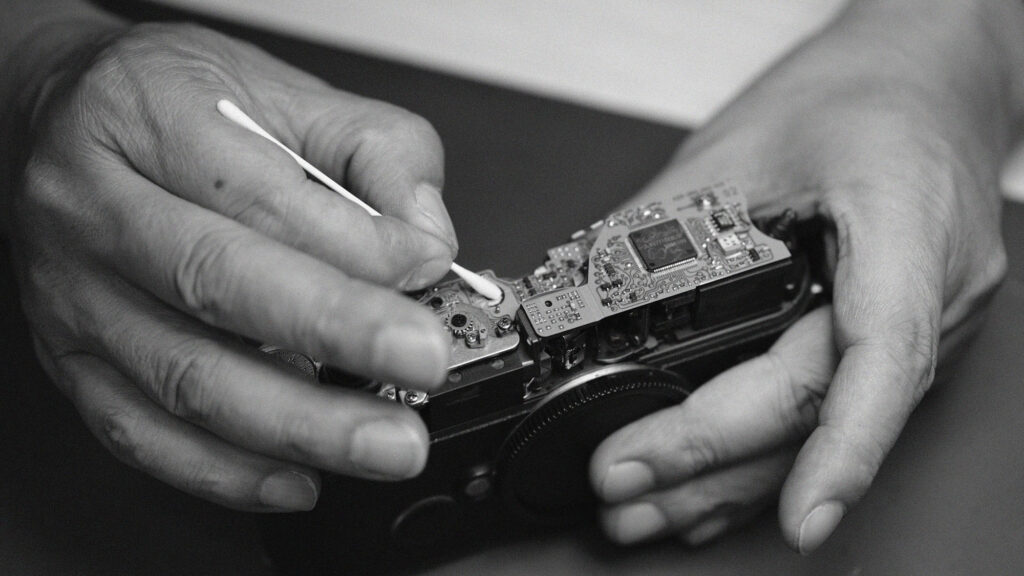

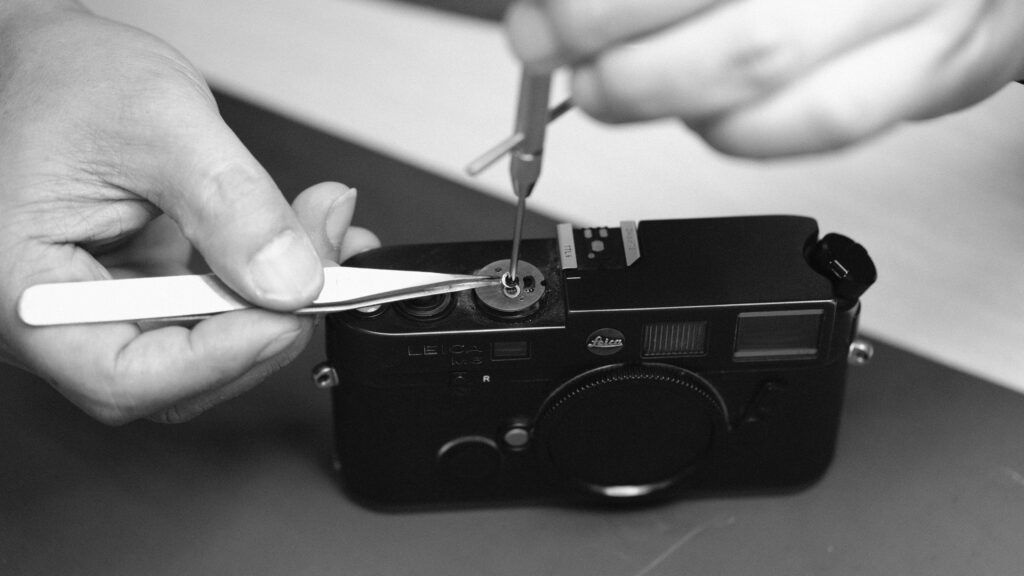

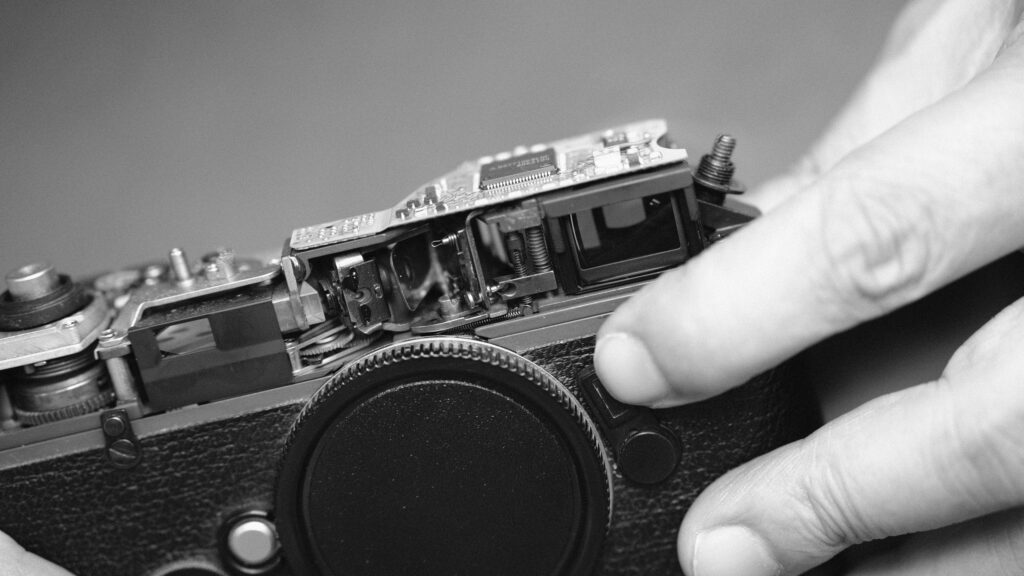

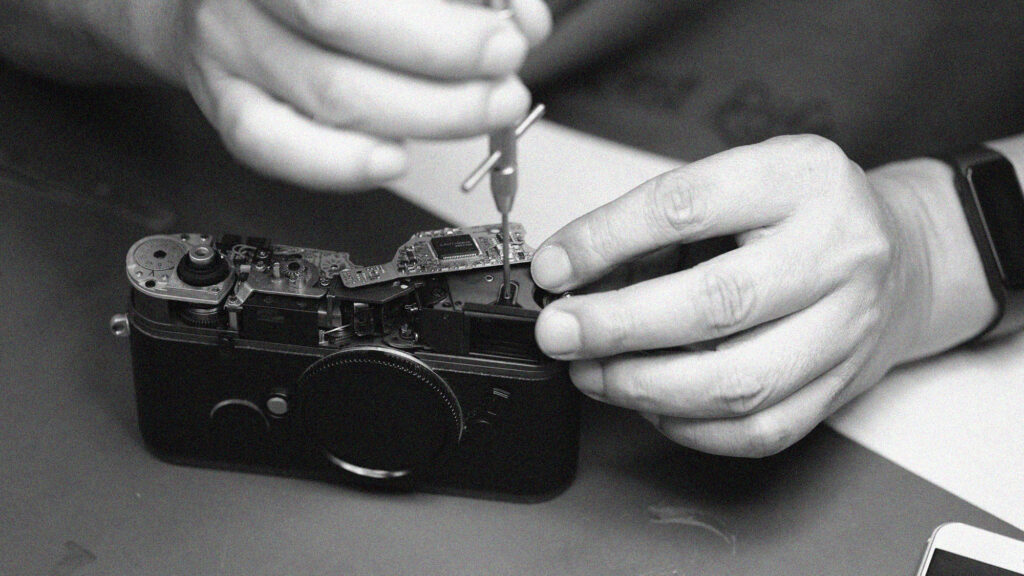

研修では、Leica M6のトップカバーの基本的な取り外し方と組み立て方、測距誤差が生じる仕組み、二重像のずれの確認と補正方法を学びました。調整後は、まず二重像の重なり具合を確認し、そのうえで測距精度を確認しました。

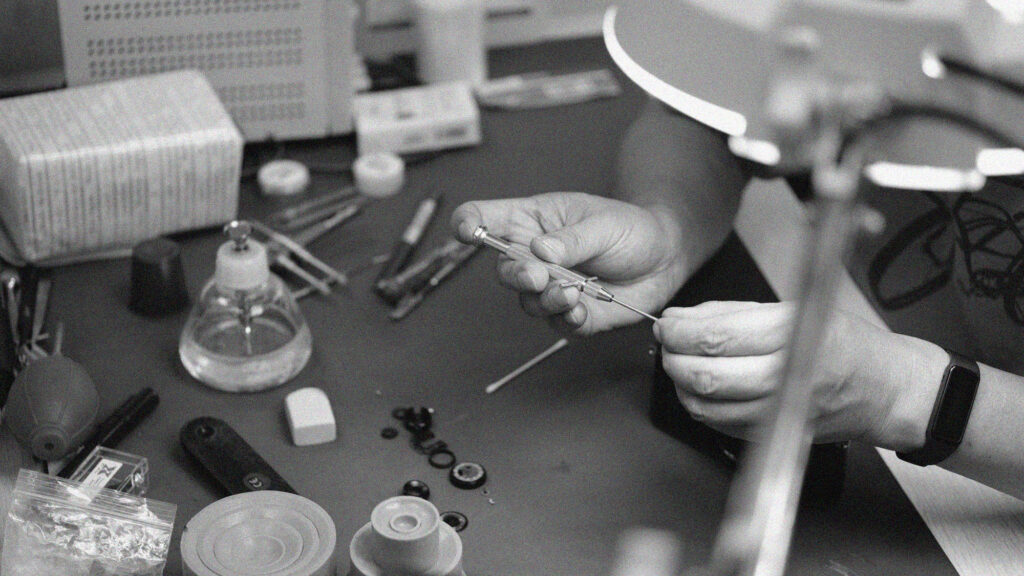

精密機械を扱う際は、分解前の準備も重要です。重要部品の位置をマーキングし、主要な構造や部品同士の関係を記録しておきます。取り外した部品は、分解した順番に並べて管理します。再組立では、その順序を逆にたどりながら、各部品の位置と構造上の関係を復元していきます。
Terra Ringの修理プロジェクトへの応用

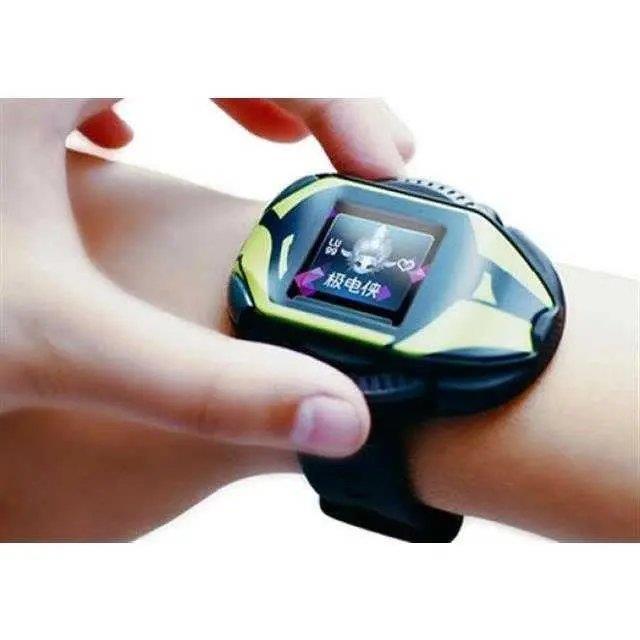

Terra Ringスマートウォッチの回転ベゼルの下には、ベゼルを回したときの歯数を記録する特殊なセンサーが設けられています。この機能を使って、上下ボタンに相当する操作や、ゲーム対戦を行うことができます。
センサーは非常に小さく、肉眼ではほとんど確認できません。回転ベゼルを組み戻す際にセンサーとの位置関係が適切でないと、センサーが回転を検知できなくなることがあります。修理プロジェクトでは、ベゼルの位置決めとセンサーとの連携を適切に保ちながら組み立てることが、エンジニアにとって課題となっていました。
Leica M6の分解・組立研修を通じて、精密部品の位置決め、構造の記録、分解順序の管理、再組立時の部品同士の合わせ方を実践的に学びました。研修後、Terra Ringの回転ベゼルの位置決めと、歯数検出センサーに合わせた組立技能に明確な向上が見られました。
今回の取り組みを通じて、精密機械の作業では、分解前のマーキングや記録、部品の順序管理、再組立時に構造上の関係を正確に復元することが重要だと改めて確認できました。
地域の写真クラブへのサポート
研修で身につけた精密機械の分解・組立や調整に関する経験は、地域の写真クラブへのサポートにも活用され、カメラのメンテナンスを行ううえでの技術的な基盤となっています。
